FZC系列振動出礦機

●概述：

FZC系列振動出礦機是一種以振動電機為激振源的振動出礦設備，廣泛適用于冶金、化工、煤炭等行業。是礦石及其它物料的放出、給料或上車的理想設備。振動出礦機與其它形式的出礦機相比具有以下特點。

1、節省能源、出礦效率高、出礦均勻且易控制；
2、設備制造簡單、安裝使用及維修方便；
3、有效地防止懸拱、卡礦和跑礦現象；
4、應用范圍廣、適應性強、可用于多塵或板上載礦量波動較大的場合。

●型號說明：

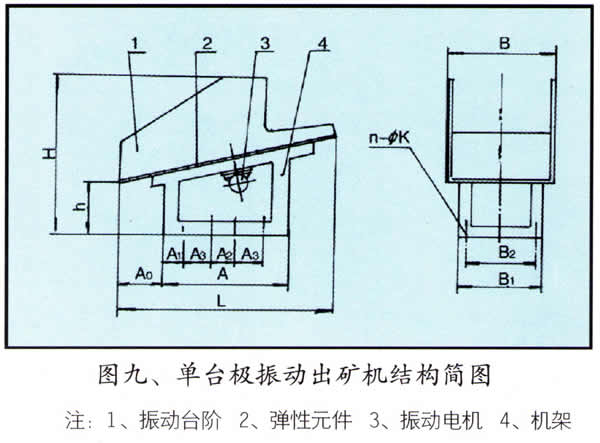

注：1.振動臺階 2.彈性元素 3.振動電機 4.機架

●振動出礦機的使用與維護

正確使用與維護振動出礦機是保證振動出礦機長期正常運轉的重要因素：

1、工作前，必須檢查各緊固件，特別是振動電機與底腳間聯接螺栓的松緊度，保證螺栓處于緊固狀態；
2、檢查臺析四周是否密封良好，密封固定槽鋼是否焊牢，若漏焊應及時焊好，防止物料散落，影響電機正常運轉；
3、檢查臺板四周是否與周圍建筑和塔架有無鋼性聯接，若有，應實時割開，以免防礙臺板正常運行；
4、待受礦車到位停穩后，方能開動振動出礦機；
5、避免空振?？照駮r，由于彈簧剛度較大，極易引起共振現象，造成螺栓松動，焊縫開裂等破壞現象，安裝調試試車時，應將電機激振力調至最小或拆去幾只減振彈簧后，方可試車；
6、經常清理臺板下散落物料，保證臺板有足夠的空間；
7、電覽不能繞在電機上，應預留不低于80mm的余量后固定于電機附近的靜止的支腿上。

FZC振動出礦機技術參數表

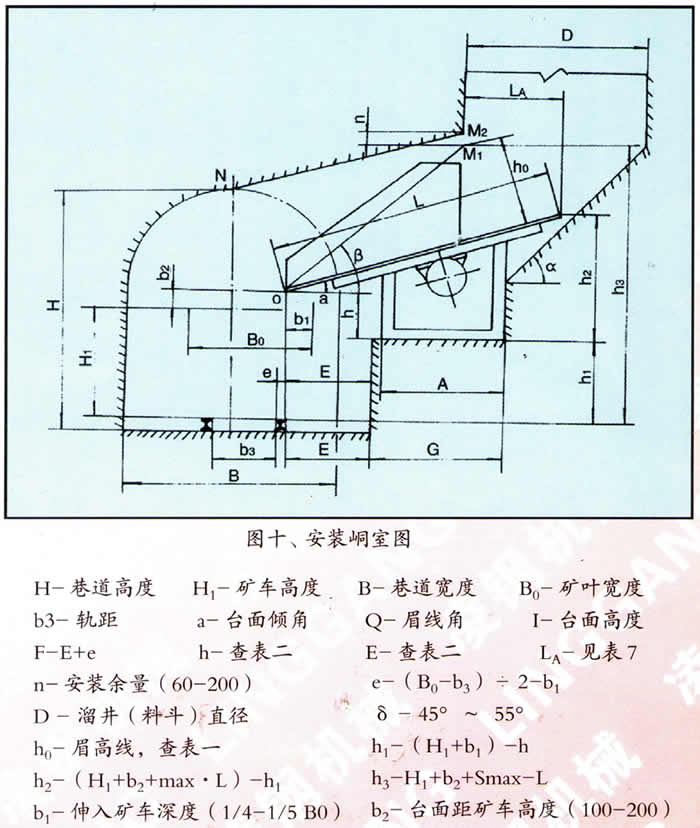

H─巷道高度      H1─礦車高度     B─巷道寬度
B₀─礦葉寬度     b₃─軌距         a─臺面傾角
Q─眉線角        I─臺面高度      F─E+c
h─查表二        E─查表二        L_A─見表7
n─安裝余量               e─(B₀-b₃)÷2-b₁
D─溜井(料斗)直徑         δ─45°～55°
h₀─眉線高,查表1          h₁─(H₁+b₁)-h
h₂─(H₁+b₂+max·L)-h₁      h₃─H₁+b₂+Smax-L
b₁─伸入礦車深度        b₂─臺面距礦車高度

機號	型號	技術特征				埋設參數			結構及安裝尺寸
機號	型號	臺面傾角 (度)	功率 (kw)	生產能力 ≤(t/h)	重量 (kg)	LA (mm)	Ha (mm)	眉角線 Q(度)	L	B	H	h	A	A₀	A₁	A₂	A₃	B₁	B₂	n	Фk
1	FZC1.6/-1.5	12	1.5	350	460	600	600	40	1565	1000	1260	540	800	450	180	400	/	720	660	4	18
2	FZC1.5/0.9-1.5	12	1.5	300	465	600	700	40	1760	900	1280	520	800	600	180	440	/	720	660	4	18
3	FZC2/0.8-1.5	14	1.5	360	490	600	700	38	1940	800	1590	590	800	660	180	440	/	720	660	4	18
4	FZC2.3/0.7-1.5	16	3.0	320	585	700	700	38	2210	700	1660	570	1200	820	240	720	/	620	560	4	18
5	FZC2/1-3	14	3.0	980	700	700	700	40	1940	1000	1560	590	900	660	200	500	/	720	660	4	18
6	FZC2.3/0.9-3	14	3.0	900	880	800	800	40	2232	900	1980	900	1200	820	240	720	/	720	660	4	18
7	FZC2.3/1.2-3	14	3.0	750	980	800	800	40	2232	1200	2120	1020	1200	820	240	720	/	920	860	4	18
8	FZC2.8/1-3	18	3.0	680	1020	800	900	41	2663	1000	2190	710	1400	720	240	920	/	920	860	4	18
9	FZC2.3/1.2-4	14	4.0	720	1010	900	800	41	2232	1200	2100	960	1200	820	240	720	/	920	860	4	18
10	FZC2.5/1.2-4	16	3.0	710	990	800	800	39	2403	1200	2140	880	1200	660	240	720	/	920	860	4	18
11	FZC3.1/1-3	18	3.0	660	1070	800	900	38	2948	1000	2230	620	1600	800	240	/	560	920	860	6	18
12	FZC3.1/1.2-4	16	4.0	760	1040	800	900	41	2980	1200	2250	880	1200	660	240	720	/	920	860	4	18
13	FZC3.5/0.9-4	14	4.0	820	1150	900	1000	37	3396	900	2260	510	1800	980	240	/	640	820	750	6	18
14	FZC2.5/1.4-5.5	14	5.5	1160	1370	900	900	41	2426	1400	2250	1000	1200	660	180	/	420	1120	1050	6	22
15	FZC3.5/1-5.5	18	5.5	1140	1536	1100	1100	40	3329	1000	2610	850	1800	980	240	/	660	920	850	6	22
16	FZC2.8/1.4-5.5	14	5.5	1060	1480	1000	1000	41	2717	1400	2350	960	1400	720	180	/	520	1120	1050	6	22
17	FZC3.1/1.2-5.5	14	5.5	1080	1535	1100	1100	40	3008	1200	2400	920	1600	800	240	/	560	940	860	6	22
18	FZC3.1/1-5.5	14	5.5	1110	1640	1000	1100	39	3008	1400	2400	860	1600	800	240	/	560	1120	1050	6	22
19	FZC3.5/1.2-5.5	14	5.5	1000	1690	1000	1100	36	3396	1200	2460	900	1800	980	240	/	660	940	870	6	22
20	FZC4.5/1-5.5	18	5.5	970	2055	1000	1100	34	4280	1000	2490	530	2800	1020	240	360	980	920	850	8	22
21	FZC3.1/1.4-7.5	14	7.5	1510	1939	1100	1100	40	3008	1400	2400	1100	1600	800	240	/	560	1160	1100	6	22
22	FZC3.5/1.2-7.5	14	7.5	1450	1850	1200	1200	39	3396	1200	2770	1000	1800	980	200	/	560	940	850	6	22
23	FZC4.5/1-7.5	18	7.5	1500	2245	1200	1400	39	4280	1000	3100	700	2800	1020	240	360	980	920	840	8	22
24	FZC3.5/1.4-7.5	14	7.5	1370	2100	1000	1200	37	3396	1400	2770	1000	1800	1020	240	/	760	1160	1100	6	22
25	FZC4/1.2-7.5	18	7.5	1050	1950	1200	1200	39	3804	1200	2463	510	2000	1140	180	520	560	940	880	8	22
