LGD(VB)系列振動電機

2010-03-05 0 次

VB系列振動電機

●概述：

VB系列振動電機是動力源和電力源合為一體得通用型，是各類振動機械得配套激振源，如振動給料機、振動輸送機、振動放礦機、振動落沙機、振動篩分機、料倉得振動防閉塞裝置等。廣泛應用于電力、建材、煤炭、礦山、冶金、化工、輕工、鑄造等行業。

●特點：

1、激振力與出力配合適當，機體質量輕、體積小。
2、因利用平衡的回轉產生振動，噪聲低。
3、全封閉結構，可在任何無防爆要求的粉塵條件下工作。
4、使用壽命長，軸承壽命2極達5000小時，4、6、8極達10000小時。
5、只需調節偏心塊夾角，就可無級調整激振力。
6、可多機組合成各種振動形式，以完成各種作業要求。
7、機種豐富，規格齊全，能滿足各種振動機械的工作要求。

●使用條件：

環境溫度：不超過40℃
海    拔：不超過1000米
電    壓： 380伏
頻    率： 50赫茲（或60赫茲）
接    法： Y/△
絕緣等級： B級
工作方式：連續（S₁）
安裝方式：任意方向

●型號說明：

（3相6級 50赫茲）振動電機技術參數表

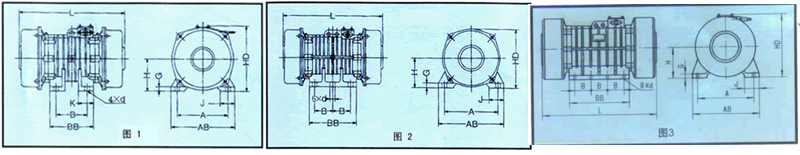

型號	最大激振力 (N)	轉速 (rpm)	額定功率 (KW)	額定電流 (A)	安裝尺寸(mm)											安裝螺栓尺寸	質量 (kg)	外形圖
型號	最大激振力 (N)	轉速 (rpm)	額定功率 (KW)	額定電流 (A)	A	B	K	J	AB	BB	L	G	H	HD	d	安裝螺栓尺寸	質量 (kg)	外形圖
VB-326-W	3000	950	0.20	0.82	160	100	-	40	190	150	330	12	92	210	14	M12	29	圖1
VB-546-W	5000	955	0.38	1.21	200	110	-	60	250	160	335	16	123	251	22	M20	43	圖1
VB-1076-W	10000	960	0.70	2.14	220	160	75	60	270	220	475	22	140	282	26	M24	72	圖1
VB-15116-W	15000	960	1.10	3.12	220	160	-	60	270	220	550	22	140	290	26	M24	95	圖1
VB-20156-W	20000	965	1.52	3.99	260	180	80	70	320	240	565	25	160	320	26	M24	127	圖1
VB-32246-W	31500	965	2.40	5.99	350	220	-	100	430	370	650	33	192	390	39	M36	202	圖1
VB-40306-W	40000	975	3.0	7.41	350	220	-	100	430	370	720	33	192	390	39	M36	208	圖1
VB-50326-W	50000	970	3.20	7.83	350	250	-	100	430	400	730	33	192	390	39	M36	235	圖1
VB-60376-W	60000	975	3.70	9.02	350	220	-	100	430	370	730	33	192	390	39	M36	235	圖1
VB-75556-W	75000	970	5.50	12.60	380	125	-	105	480	385	755	35	240	467	39	M36	390	圖2
VB-100756-W	100000	980	7.50	17.12	440	140	-	125	530	450	865	36	240	470	45	M42	520	圖2
VB-135906-W	135000	980	9.0	19.2	480	140	-	125	570	510	985	38	265	520	45	M42	630	圖3
VB-1601106-W	160000	980	11.0	23.5	480	140	-	125	570	510	998	38	265	520	45	M42	700	圖3
VB-1801306-W	180000	980	13.0	27.8	520	140	-	125	610	510	970	38	290	570	45	M42	845	圖3

（3相4級 50赫茲）振動電機技術參數表

型號	最大激振力 (N)	轉速 (rpm)	額定功率 (KW)	額定電流 (A)	安裝尺寸(mm)											安裝螺栓尺寸	質量 (kg)	外形圖
型號	最大激振力 (N)	轉速 (rpm)	額定功率 (KW)	額定電流 (A)	A	B	K	J	AB	BB	L	G	H	HD	d	安裝螺栓尺寸	質量 (kg)	外形圖
VB-314-W	2500	1400	0.12	0.57	160	100	-	40	190	150	275	12	92	210	14	M12	23	圖1
VB-534-W	5000	1400	0.25	1.02	180	110	-	50	220	140	290	15	112	243	14	M12	31	圖1
VB-634-W	6000	1450	0.30	0.93	200	110	-	60	150	160	330	16	112	243	18	M16	40	圖1
VB-1054-W	10000	1420	0.50	1.51	220	110	-	60	270	160	355	18	123	262	22	M20	48	圖1
VB-1264-W	12000	1440	0.60	1.82	220	145	65	60	270	195	415	18	123	258	22	M20	59	圖1
VB-1584-W	15000	1430	0.75	1.94	220	145	65	60	270	195	435	18	123	258	22	M20	60	圖1
VB-16144-W	16000	1440	1.40	3.41	290	280	60	78	340	340	500	52	145	295	27	M24	90	圖1
VB-20114-W	20000	1430	1.10	2.75	220	160	75	60	270	220	495	22	140	282	26	M24	80	圖1
VB-21164-W	21000	1440	1.60	3.82	290	280	60	78	340	340	500	52	145	295	27	M24	100	圖1
VB-32154-W	31500	1450	1.50	3.76	260	180	80	70	320	240	545	25	160	320	26	M24	112	圖1
VB-50234-W	50000	1450	2.25	5.55	350	220	-	100	430	370	650	33	192	390	39	M36	195	圖1
VB-75304-W	75000	1460	3.0	7.36	380	125	-	105	460	330	615	35	210	412	39	M36	250	圖2
VB-100754-W	100000	1460	7.50	15.92	440	140	-	125	530	450	795	36	240	470	45	M42	440	圖2
VB-84000-W	84000	1455	5.5	11.5	380	125	-	140	460	390	720	35	210	415	39	M36	320	圖2

LGD系列振動電機

LGD系列振動電機安裝尺寸表1（2極）

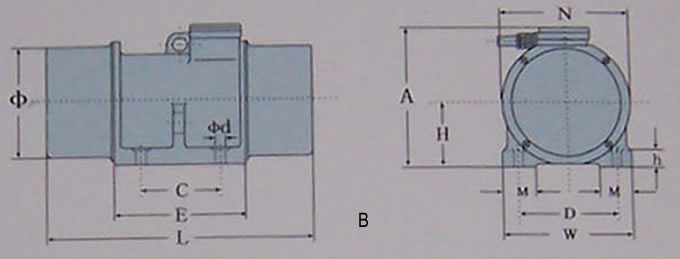

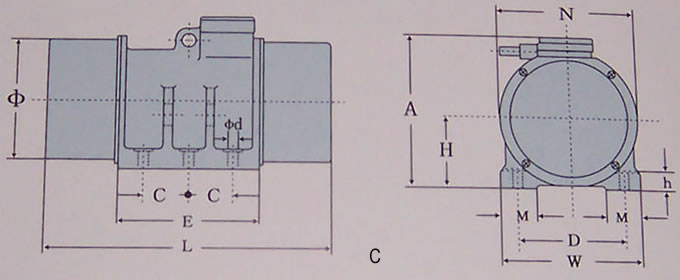

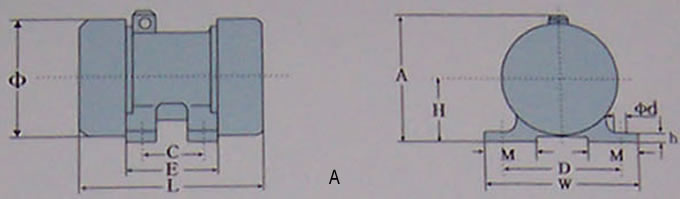

型號	振次	最大激振力 r/min	額定功率 KW	額定電流 A	圖號	安裝尺寸		外形尺寸									緊固螺栓	重量
型號	振次	最大激振力 r/min	額定功率 KW	額定電流 A	圖號	C	D	L	H	A	Ф	E	W	h	M	Фd	緊固螺栓	重量
LGD0.7-2	2900	0.7	0.15	0.4	A	100	140	240	80	190	140	147	180	20	45	13	M12	14
LGD1.5-2		1.5	0.15	0.4														15
LGD2.5-2		2.5	0.25	0.4														16
LGD5-2		5	0.4	1.0		120	150	330	105	211	170	160	200	21	58	16	M16	23
LGD8-2		8	0.75	1.6	B	140	170	430	110	240	213	220	220	22	48	22	M20	42
LGD16-2		16	1.50	3.4		140	200	440	140	280	260	220	260	22	65	22	M20	58
LGD20-2		20	1.80	4.0		140	200	440	140	280	260	220	260	22	65			60
LGD30-2		30	2.00	4.0	C	83	230	520	160	320	303	280	280	25	75			95
LGD45-2		45	3.00	6.8	C	120	340	620	205	410	389	350	410	25	85	26	M24	200

LGD系列振動電機安裝尺寸表2（4極）

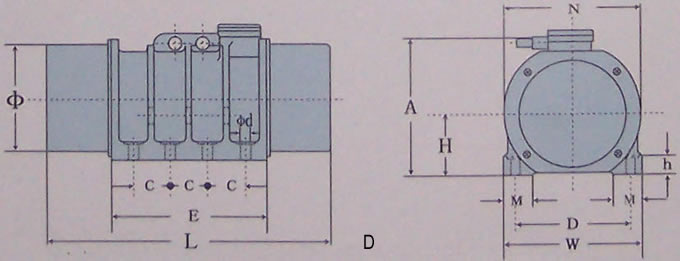

型號	振次	最大激振力 r/min	額定功率 KW	額定電流 A	圖號	安裝尺寸		外形尺寸									緊固螺栓	重量
						C	D	L	H	A	Ф	E	W	h	M	Фd
LGD1.2-4	1460	1.2	0.07	0.25	A	100	140	290	80	190	140	147	180	16	45	13	M12	14
LGD2.5-4		2.5	0.10	0.3														18
LGD5-4		5	0.20	0.5		120	150	330	105	211	170	160	200	21	58	18	M16	27
LGD8-4		8	0.40	1.1	B	140	170	430	110	240	213	220	220	22	48	22	M20	44
LGD10-4		10	0.50	1.1														46
LGD16-4		16	0.75	1.8		140	200	405	140	280	260	220	260	22	65			65
LGD20-4		20	1.10	2.6														67
LGD25-4		25	1.50	3.0	C	83	230	520	160	320	303	280	280	25	75			111
LGD32-4		32	2.00	4.5														116
LGD40-4		40	2.20	5.0		105	248	570	160	330	303	290	318	25	85	22	M20	135
LGD50-4		50	2.50	6.4		120	340	620	205	410	389	350	410	25	85	26	M24	240
LGD75-4		75	4.00	10.0		120	318	650	200	410	389	370	400	32	102	32	M30	270
LGD100-4		100	6.00	14.0		138	380	750	220	430	403	395	510	32	110			390
LGD120-4		120	8.00	18.5		140	442	720	235	470	445	404	540	37	100	38	M36	510
LGD140-4		140	10.00	23.0	D	120	462	940	260	540	445	510	550	38	120			580
LGD160-4		160	10.00	24.3														620

LGD系列振動電機安裝尺寸表3（6極）

型號	振次	最大激振力 r/min	額定功率 KW	額定電流 A	圖號	安裝尺寸		外形尺寸									緊固螺栓	重量
型號	振次	最大激振力 r/min	額定功率 KW	額定電流 A	圖號	C	D	L	H	A	Ф	E	W	h	M	Фd	緊固螺栓	重量
LGD2.5-6	980	2.5	0.20	0.6	A	120	150	330	105	211	170	160	200	21	58	18	M16	28
LGD5-6B		5	0.40	1.2	B	120	150	375	110	230	213	170	200	23	60	18	M16	37
LGD5-6		5	0.40	1.2		140	170	430	110	240	213	220	220	22	48	22	M20	45
LGD8-6		8	0.55	1.5		140	170	460	110	240	213	220	220	22	48			51
LGD10-6		10	0.75	2.1		140	200	440	140	280	260	220	260	22	65			69
LGD16-6		16	1.10	2.9		140	200	500	140	280	260	220	260	22	65			83
LGD20-6		20	1.50	3.5	C	83	230	520	160	320	303	280	280	25	75			117
LGD30-6		30	2.20	5.6		105	245	620	160	330	303	290	318	25	85	22	M20	165
LGD40-6		40	3.00	6.8		105	245	645	160	330	303	290	318	25	85	22	M20	189
LGD50-6		50	3.70	8.1		120	340	620	205	410	389	350	410	25	85	26	M24	230
LGD75-6		75	5.50	11.9		120	318	700	200	410	380	370	400	32	102	32	M30	290
LGD100-6		100	7.50	17.5		138	380	800	220	430	403	395	510	32	110	32	M30	450
LGD120-6		120	8.50	17.7		140	442	770	235	470	445	404	540	37	100	38	M36	550
LGD140-6		140	9.50	19.6	D	120	462	980	260	540	445	510	550	38	120			615
LGD160-6		160	12.0	24.0		120	462	980	260	540	445	510	550	38	120			675
LGD180-6		180	14.0	28.3		120	520	900	270	560	490	530	610	40	125	45	M42	860
LGD200-6		200	17.0	34.0		120	520	950	270	560	490	530	610	40	125	45	M42	900
